簡單說說溫控器配線圖和配線注意事項

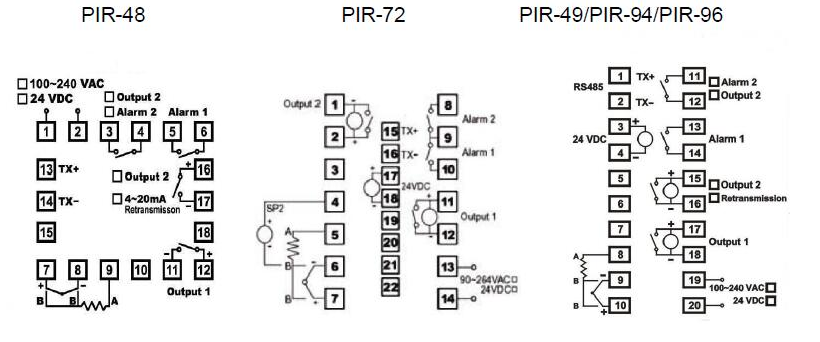

  今天給大家簡單介紹溫控器的配線圖和講解一下配線時需要注意的一些事項。首先我們了解到溫控器是一款應用于溫/濕度、冷凍空調、直流電壓/電流、在線式紅外測溫儀、照度、氣體濃度、壓力、流量…顯示、控制、警報、再傳輸、RS-485通信的設備，其配線圖詳情圖如下：

配線時需要注意的幾個事項：

1、安裝前請先確認控制器之 電源規格、輸入信號、及輸出裝置是否與訂購規格相符。

2、配線前請先詳閱配圖， 若是熱電偶或線性輸入，請注意正負極性，熱電偶輸入端請采用正確之補償導線，避免溫度偏差。

3、為有效防止電磁干擾，配線時請將電源線與輸入信號作適當之隔離。
